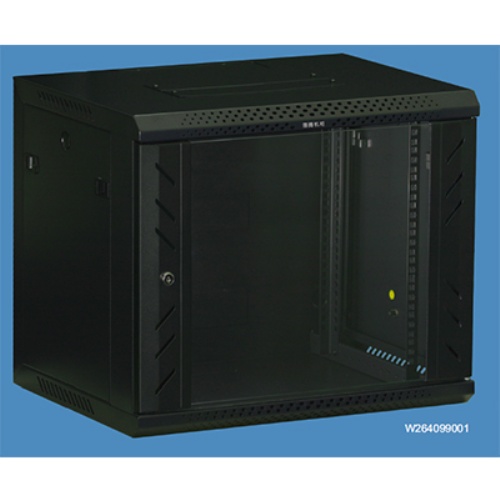

挂墙机柜
标准:
符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7、GB/T3047.2-92标准;兼容ETSI标准.
特点:
框架结构，承重达60KG;
快开侧门，方便安装和维修;
可关闭的上部和下部走线通道;
壁挂、落地两种可选安装方式;
落地安装时可以选配支脚或脚轮;
可选装轴流风机;
方便快速的挂墙安装方式.
承载:
静载60KG.
防护等级:
IP20
主要材料:
SPCC优质冷扎钢板制作;厚度：方孔条1.5mm,其他1.2mm.
表面处理:
脱脂、酸洗、磷化、静电喷塑.
WM系列挂墙网络机柜订购代号
订购代码 | 容量 | 宽(W) | 深(D) | 高度(H) | 包装尺寸 | 包装体积 |
W2.6406.9■■ | 6 | 600 | 450 | 368 | 670*520*430 | 0.1498 |
W2.6606.9■■ | 600 | 670*670*430 | 0.1930 | |||
W2.6409.9■■ | 9 | 600 | 450 | 501 | 670*520*560 | 0.1951 |
W2.6609.9■■ | 600 | 670*670*560 | 0.2513 | |||
W2.6412.9■■ | 12 | 600 | 450 | 635 | 670*520*695 | 0.2421 |
W2.6612.9■■ | 600 | 670*670*695 | 0.3106 | |||
W2.6415.9■■ | 15 | 600 | 450 | 769 | 670*520*830 | 0.2888 |
W2.6615.9■■ | 600 | 67*670*830 | 0.3725 | |||
W2.6418.9■■ | 18 | 600 | 450 | 901 | 670*520*960 | 0.3344 |
W2.6618.9■■ | 600 | 670*670*960 | 0.4309 | |||
W2.6422.9■■ | 22 | 600 | 450 | 1082 | 670*520*1140 | 0.3971 |
W2.6622.9■■ | 600 | 670*670*1140 | 0.5117 | |||
W2.6427.9■■ | 27 | 600 | 450 | 1304 | 670*520*1365 | 0.4755 |
W2.6627.9■■ | 600 | 670*670*1365 | 0.6127 |
订购号后第—位（颜色）定义： | |
订购号 | 涂层颜色 |
W2.■■■■.■■0 | 前门框条RAL7039,其余RAL7044 |
W2.■■■■.■■1 | RAL9004 |
W2.■■■■.■■2 | RAL7044 |
订购号后第二位（前门特征）定义： | |
订购号 | 结构特征 |
W2.■■■■.■0■ | 钢化玻璃门 |
W2.■■■■.■1■ | 带通风孔钢化玻璃门 |
W2.■■■■.■2■ | 钢板门 |
装饰条颜色定义(适用于带通风孔钢化玻璃门)： | ||
W2.■■■■. 71■ | W2.■■■■. 81■ | W2.■■■■. 91■ |
红 | 宝石蓝 | 浅蓝 |
|
| |
颜色： | ||
RAL9004 | RAL7044 | RAL7039 |
|
|
|
